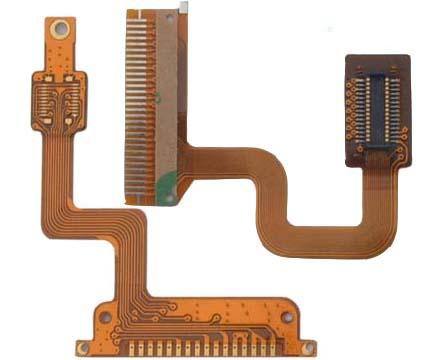

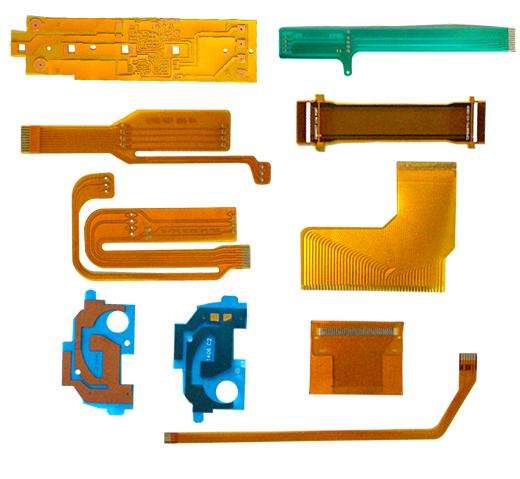

FPC尺寸公差和极限尺寸 ?

a、 外形尺寸公差：±0.2mm。?

b、保护膜开窗相对外形公差：±0.30mm；?

c、 保护膜开窗孔径，孔位：±0.10mm； ?

d、导线线宽极限公差：线宽≥0.15mm，公差为±0.05mm，线宽≤0.15mm，公差为±0.03mm； ?

e、 金手指长度尺寸公差：对外形±0.30mm。?

f、 FPC上安装孔、通孔孔径、孔位尺寸：±0.10mm； ?

g、线边距：≥0.2mm，FPC上安装孔、通孔与导线相对尺寸公差为±0.20mm；

h、补强板与外形相对尺寸公差：±0.3mm；?

i、 FPC厚度公差：±0.03mm； ?

j、 钢模中隙孔孔径最小可达Φ0.50mm，为防止破孔，孔边距最少留0.4mm，数控钻孔最小孔径φ0.20mm（如焊盘上的金属化孔）； ?

m、为了方便供应商安排测试，连接器pad长度最好≥0.90mm； ?

o、为了保证焊接质量，普通双层FPC焊接端的I/O口PITCH值最好≥0.80mm，焊盘宽度≥0.50mm。?
